Vårt sortiment av ljuddämpare ger akustiska lösningar och noggranna ljudberäkningar för optimerade ventilationssystem. Årtionden av forskning inom bullerreducering – för byggnader där människor mår bra.
Med rätt produktval och korrekt data kan buller från ventilationssystem – både runt och inuti en byggnad – undvikas helt. Därför har akustik och ljuddämpning varit en central del av vårt sortiment, våra forskningsanläggningar och vår kompetens i flera decennier.
Välj ljuddämpare, flöde, kanaldimension och rumsdata – simulatorn räknar insticksförlust per oktavband, egengenererat ljud, ändreflektion och rumsdämpning och visar resulterande ljudtrycksnivå i dB(A).
Sparade projekt hittar du under Min sida → Mina projekt.
Oktavbandsberäkning enligt DS/EN ISO 7235-testad produktdata
Lindabs mest sålda cirkulära ljuddämpare. Insticksanslutning med EPDM-tätning (Safe).
| Hz | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
|---|---|---|---|---|---|---|---|---|
| Källa Lw | 80 | 81 | 79 | 76 | 73 | 69 | 64 | 58 |
| Insticksförlust De | −4 | −10 | −20 | −35 | −50 | −45 | −31 | −20 |
| Lp i rum | 51 | 51 | 40 | 29 | 28 | 26 | 22 | 20 |
Beräkningen bygger på Lindabs nominella insticksförluster uppmätta i akustiklabbet i Farum enligt DS/EN ISO 7235. För projekteringsunderlag med fullständig produktdata – använd LindQST och överför valet direkt till CADvent.
Monotont omgivningsljud skapar irritation och är en betydande orsak till hälsoproblem. Studier visar tydliga samband mellan minskat buller och ökad produktivitet, bättre hälsa och lägre stressnivåer.

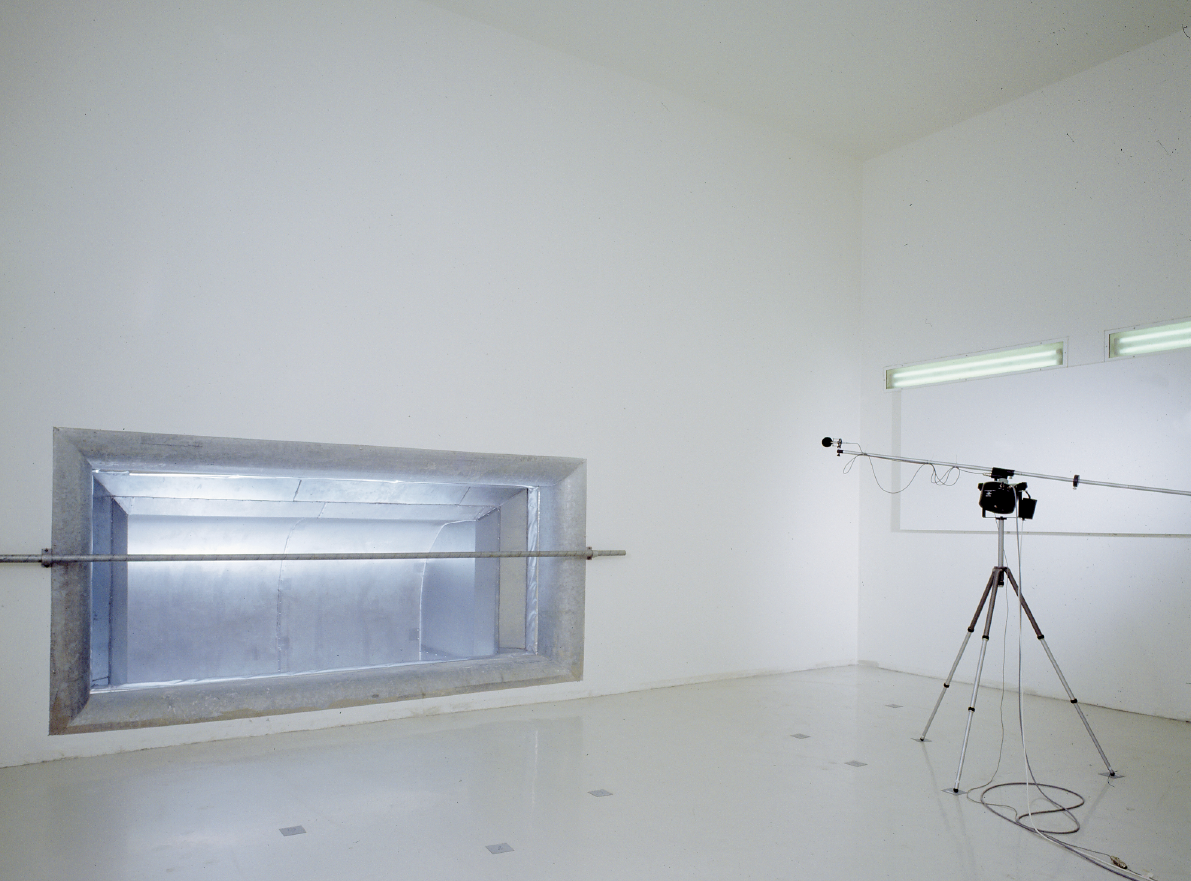

Tryckfall, insticksförlust och självgenererat ljud påverkar både energieffektivitet och hur ljudet upplevs i rummet. Lindabs akustiklaboratorium i Farum är byggt enligt DS/EN ISO 7235 och certifierat av tredje part – vilket gör vår produktdata tillförlitlig i varje ljudberäkning.

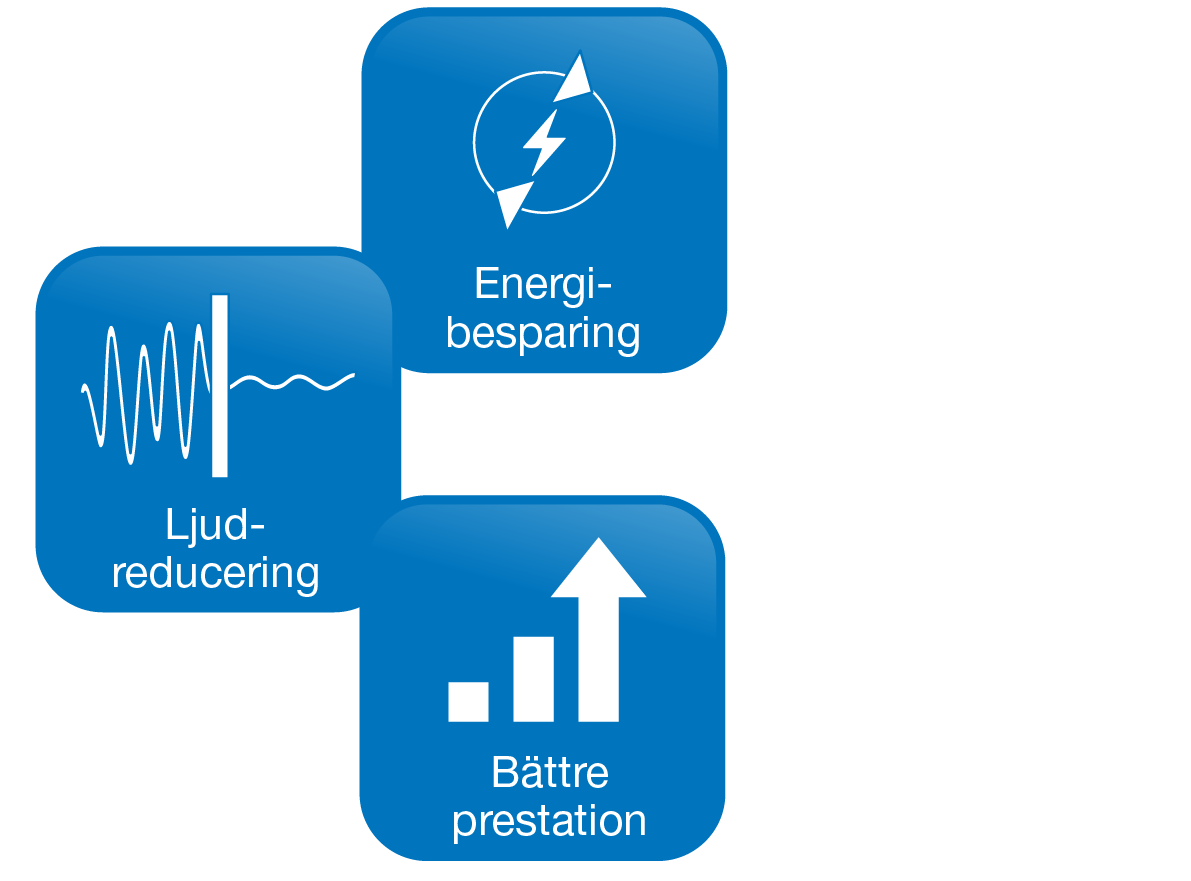

Att sänka bullernivån får inte kosta energi. Tryckförlust är en direkt indikator på driftskostnaden – därför mäts den på allt vi tillverkar: kanaler, don, spjäll och ljuddämpare.

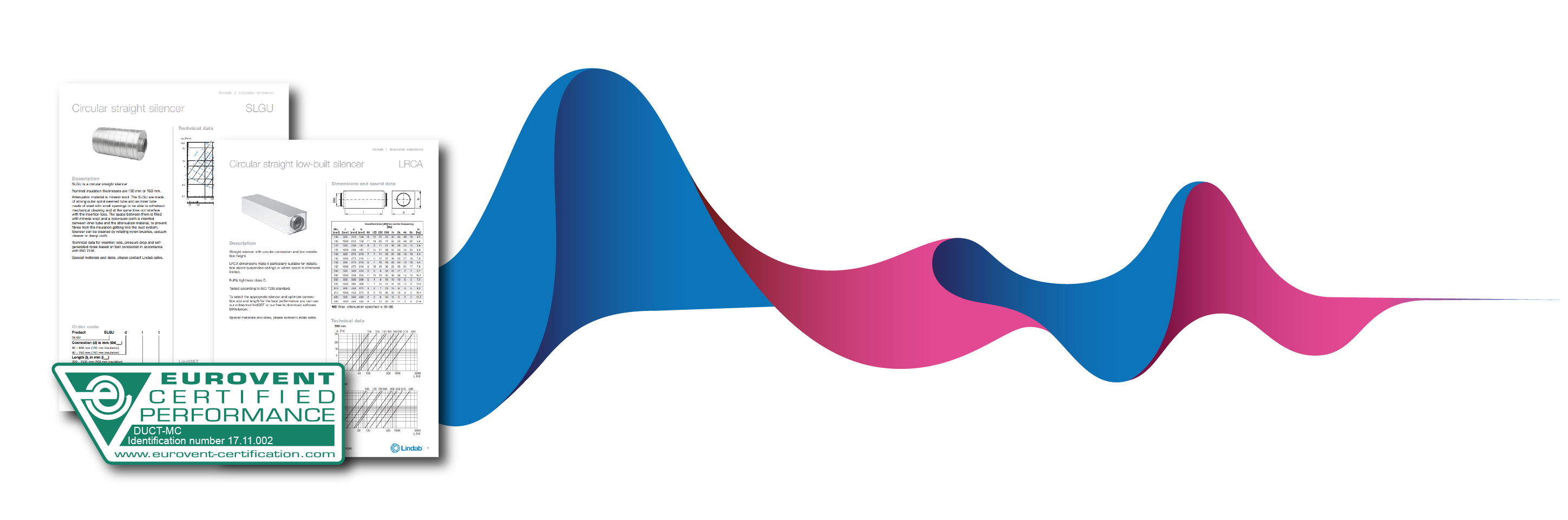

Produkter utan korrekt data är meningslösa i systemdimensionering. Våra ljuddämpare levereras med detaljerad dokumentation, tekniska specifikationer och tredjepartscertifikat för täthetsklass och rengörbarhet.
Från bostadshus och sjukhus till konserthus och tung industri. Ett komplett sortiment av testade akustiska lösningar – utvecklade för att vara enkla att installera, injustera och underhålla.
CADvent-pluginet för MagiCAD, AutoCAD och Revit skapar en produktionsmodell med rätt kanallängder, byggmått på kanaldetaljer, nipplar, muffar, flänsar, positionsnumrering och materiallistor. Här får du samma logik direkt på lindab.se – rita kanalstråket, se byggmåtten och exportera materiallistan.
Sparade projekt hittar du under Min sida → Mina projekt.
Rätt kanallängder, byggmått, nipplar, muffar, flänsar, positionsnummer och materiallista
| Pos | Artikel | Benämning | Byggmått | Antal |
|---|---|---|---|---|
| P01 | SR-315 | Rak kanal Ø315 | 2945 mm | 1 |
| P02 | SR-315 | Rak kanal Ø315 | 1145 mm | 1 |
| P03 | SLCU-315 | Ljuddämpare Ø315 | 900 mm | 1 |
| P04 | BU-315 | Böj 90° Ø315 | 281 mm | 1 |
| P05 | SR-315 | Rak kanal Ø315 | 2545 mm | 1 |
| P06 | TCPU-315 | T-rör (avstick) Ø315 | 374 mm | 1 |
| P07 | SR-250 | Rak kanal Ø250 | 1745 mm | 1 |
| P08 | DRU-250 | Spjäll Ø250 | 120 mm | 1 |
| — | NPU | Nippel (Lindab Safe) — | — | 9 |
| — | MFU | Muff (Lindab Safe) — | — | 2 |
| — | FL | Flänsring — | — | 4 |
Modellen räknar bort insticksdjup per skarv och delar upp kanaler i tillverkningsbara längder (max 3000 mm) – samma logik som CADvent-pluginet använder när det genererar produktionsunderlag i MagiCAD, AutoCAD och Revit.
Vårt vänliga och kunniga team hjälper dig med ljudberäkningar, val av ljuddämpare och underlag till projekteringen. Tveka inte att höra av dig.
